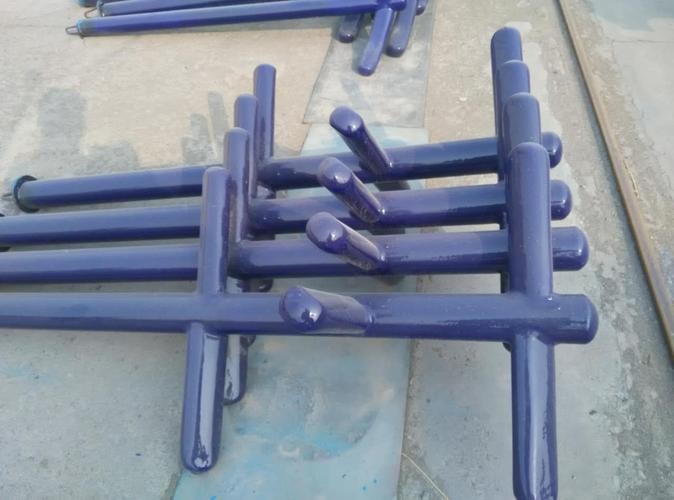

在化工、制藥、食品等工業(yè)領(lǐng)域，攪拌設(shè)備需長(zhǎng)期接觸強(qiáng)酸、強(qiáng)堿或腐蝕性混合介質(zhì)，傳統(tǒng)金屬攪拌器易因腐蝕導(dǎo)致泄漏、污染或停機(jī)維修，而搪瓷攪拌器憑借其優(yōu)異的耐酸堿雙抗性能，成為高腐蝕工況下的設(shè)備。
　　一、結(jié)構(gòu)設(shè)計(jì)
　　除材料本身特性外，搪瓷攪拌器的結(jié)構(gòu)設(shè)計(jì)需兼顧流體力學(xué)效率與抗腐蝕可靠性，核心優(yōu)化方向包括：
　　1.全搪瓷覆蓋工藝
　　關(guān)鍵部位強(qiáng)化：搪瓷攪拌器攪拌槳葉、軸套及法蘭連接處采用整體搪瓷成型，消除傳統(tǒng)焊接部位易出現(xiàn)的涂層薄弱區(qū)。
　　邊緣倒角處理：對(duì)搪瓷層邊緣進(jìn)行圓弧過渡，避免應(yīng)力集中導(dǎo)致的微裂紋擴(kuò)展。
　　2.抗沖刷結(jié)構(gòu)設(shè)計(jì)
　　流線型槳葉：搪瓷攪拌器采用斜葉渦輪式或推進(jìn)式槳葉，降低介質(zhì)對(duì)搪瓷表面的沖擊速度，減少涂層磨損。
　　耐磨襯里：在搪瓷層內(nèi)嵌入碳化硅或氧化鋁陶瓷顆粒，使耐磨性提升3-5倍，適應(yīng)含固體顆粒的酸堿介質(zhì)。
　　3.密封系統(tǒng)升級(jí)

　　雙端面機(jī)械密封：搪瓷攪拌器在攪拌軸與設(shè)備本體間采用雙層氟橡膠或聚四氟乙烯密封圈，配合搪瓷隔離環(huán)，防止介質(zhì)沿軸向滲漏。

　　二、制造工藝
　　搪瓷攪拌器的“雙抗”性能高度依賴制造工藝的精細(xì)化控制，關(guān)鍵環(huán)節(jié)包括：
　　1.金屬基材預(yù)處理
　　噴砂除銹：搪瓷攪拌器采用金剛砂對(duì)基材表面進(jìn)行噴砂處理，達(dá)到Sa2.5級(jí)清潔度，粗糙度Ra≤6.3μm，增強(qiáng)搪瓷層附著力。
　　脫脂凈化：通過三氯乙烯超聲波清洗去除油污，表面殘留油脂含量<5 mg/m。
　　2.搪瓷涂層燒制
　　多層涂覆：先噴涂底釉填補(bǔ)金屬微觀孔隙，再覆蓋面釉形成耐腐蝕主屏障。
　　分段升溫曲線：以50℃/h速率升溫至300℃排膠，再以80℃/h速率升至880℃保溫30分鐘，確保搪瓷層致密化。
　　急冷防護(hù)：出爐后采用強(qiáng)制風(fēng)冷，避免因冷卻速率過快導(dǎo)致涂層開裂。
　　3.質(zhì)量檢測(cè)體系
　　高壓電火花檢測(cè)：以15 kV電壓掃描搪瓷表面，缺陷處產(chǎn)生電火花并報(bào)警，確保無直徑>0.3 mm的針孔。
　　鹽霧試驗(yàn)驗(yàn)證：按GB/T 10125標(biāo)準(zhǔn)進(jìn)行500小時(shí)中性鹽霧試驗(yàn)，涂層無起泡、剝落現(xiàn)象。
　　搪瓷攪拌器通過材料科學(xué)創(chuàng)新、結(jié)構(gòu)工程優(yōu)化與制造工藝精控，實(shí)現(xiàn)了對(duì)酸堿介質(zhì)的“雙抗”突破。在“雙碳”目標(biāo)驅(qū)動(dòng)下，搪瓷技術(shù)正與智能監(jiān)測(cè)、表面改性等前沿領(lǐng)域融合，推動(dòng)化工裝備向更有效、安全、更可持續(xù)的方向演進(jìn)。
